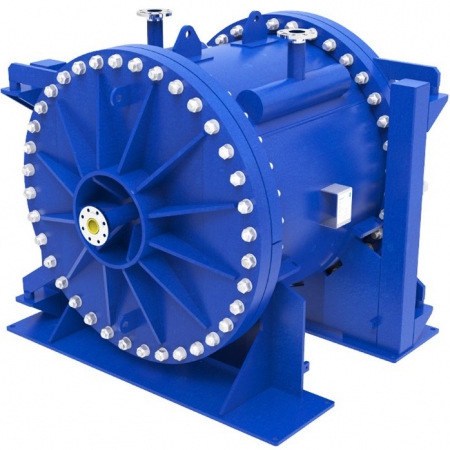

Danfoss SONDEX®-spiraalwarmtewisselaars zijn speciaal op maat gemaakt voor het hanteren van slib, slurries, afvalwater, houtpulp, koolwaterstoffen met een hoge viscositeit en vloeistoffen die vezels en vaste stoffen bevatten. Daarmee zijn ze de ultieme oplossing voor de meest uitdagende vloeistoffen met een hoge viscositeit. Er wordt gebruik gemaakt van opgerolde metalen platen in plaats van buizenbundels. Hierdoor kunnen zeer hoge thermische prestaties bereikt worden zonder de plaatopening op te offeren die de media onbelemmerd laat stromen.
Wat betekent dit voor u?
De kern van de spiraalwarmtewisselaars wordt gevormd door de concentrische spiraalvormige rollen die in het omhulsel zijn ingebed. De rollen vormen twee volledig gescheiden kanalen met een tegenstroomregeling. Hierdoor is de warmtewisselaar in staat om zeer nauwe temperatuurbenaderingen te realiseren. Spiraalunits zijn uitstekend geschikt voor warmteterugwinningstoepassingen.
De afstandsbouten worden op de rollen gelast om de plaatopening te behouden. Naast het ondersteunen van de plaatopening, dragen de bouten ook in grote mate bij aan de turbulente stroming. De optie Free Flow voor spiraalwarmtewisselaars is boutloos. Hiermee wordt enige turbulentie opgeofferd in ruil voor een veel grotere plaatopening voor de meest uitdagende media. Deze opties stellen ons in staat om elke taak efficiënt te hanteren. Wij bieden u de keuze uit reguliere of Free Flow-kanalen aan beide zijden, of een combinatie van beide.
Geen enkele toepassing of taak is voor een spiraalwarmtewisselaar gelijk en daarom passen wij al onze units van meet af aan uw specificaties aan. Wij vinden het belangrijk om u een individueel geoptimaliseerde oplossing te bieden die berekend is op een maximale productieve tijd en een betrouwbare werking.
Eenvoudig te onderhouden en reinigen
De spiraalvormige rol draagt zelf ook bij aan de turbulente stroming en het eenkanaals ontwerp helpt de vervuiling te verminderen met een "zelfreinigend" mechanisme. Opgehoopte afzettingen zorgen lokaal voor hogere snelheden. Hierdoor ontstaat een schrobeffect dat voldoende is om in de meeste gevallen de ophoping door vervuiling los te maken. Hierdoor kunnen Danfoss SONDEX®-spiraalwarmtewisselaars in zeer lange sessies werken zonder onderhoud of reiniging.
Sommige media zijn echter zo uitdagend dat de warmtewisselaar vaker onderhoud en reiniging nodig heeft. Met dit in gedachten zijn er scharnierende afdekkingen ontworpen die met C-klemmen zijn afgedicht. Hierdoor ontstaat er een draaideur die zeer eenvoudig te openen en te sluiten is. En dit zonder dat er speciaal gereedschap nodig is, zodat u voor inspectie en reiniging toegang hebt tot de hele rol.
Kenmerken en voordelen
- Eenkanaals ontwerp dat hoge afschuifsnelheden genereert die bijdragen aan een zelfreinigend effect, waardoor verstopping van het apparaat wordt voorkomen. Spiraalwarmtewisselaars zijn de perfecte oplossing voor uitdagende, hoogviskeuze media.
-
De kanaalgrootte wordt geselecteerd op basis van het debiet en de kwaliteiten van de media. De vele variaties in diameters en breedtes van de spiraalrol maken vele verschillende combinaties mogelijk, waardoor we voor elke toepassing de optimale oplossing kunnen creëren.
-
Dankzij hun ontwerp kunnen ze een zeer agressief temperatuurprogramma hanteren. Bovendien zijn ze verkrijgbaar met een breed scala aan materialen en plaatdiktes. Daarmee kunnen we elke spiraalwarmtewisselaar afstemmen op de eisen van een willekeurige toepassing.
-
De beperkte noodzaak van onderhoud en reiniging garandeert een optimale productieve tijd. Maar als bijzonder moeilijke media aanleiding geven tot reinigen, bieden de scharnierende afdekkingen een gemakkelijke toegang tot het volledige warmteoverdrachtsvlak.
-
Zeer compacte oplossingen: deze spiraalwarmtewisselaars hebben een minimale behoefte aan ruimte. Ondanks hun geringe formaat zorgen de lange, gebogen stromingstrajecten voor zeer hoge warmteoverdrachtscoëfficiënten die tot twee keer zo hoog zijn als die van hun shell en buizentegenhanger.
